Att välja rätt slipverktyg börjar med materialet som ska bearbetas och resultatet du vill uppnå. Hög materialavverkning ställer andra krav än en process där precision och en jämn finish står i centrum. Även geometri, slipmedel och kornstorlek påverkar vilket alternativ som passar.
För industriell slipning finns därför sällan en lösning som fungerar lika bra överallt. Genom att först definiera materialet, detaljens utformning och kraven på slutresultatet blir det lättare att hitta rätt för den aktuella applikationen.
Välj slipverktyg efter materialet som ska bearbetas
Materialet är en naturlig utgångspunkt. Det som fungerar bra för hårdmetall behöver inte vara rätt val för härdat stål.
Diamant används framför allt för hårda material där järn inte är huvudbeståndsdelen, exempelvis hårdmetall och keramik. CBN, kubisk bornitrid, lämpar sig bättre för många järnbaserade material, bland annat härdade och andra lämpliga stålsorter samt gjutjärn.
Skillnaden handlar inte bara om hårdhet. Materialets egenskaper och förhållandena under bearbetningen behöver vägas samman innan valet görs.
Som en första vägledning:
- hårdmetall och keramik: vanligtvis diamant
- härdade järnbaserade material: vanligtvis CBN
- gjutjärn: CBN kan vara lämpligt beroende på bearbetningen
För en närmare genomgång av materialvalet kan du läsa CBN eller diamant – vilket verktyg ska du välja?.
Vad ska slipningen åstadkomma?
Två operationer på samma material kan ha helt olika mål. Vid grovslipning kan hög avverkning vara prioriterad. I andra fall ligger fokus på formnoggrannhet, precision eller en bestämd ytfinish.
Börja därför med kraven på den färdiga detaljen snarare än med en viss slipskiva.
Några frågor hjälper dig att ringa in behovet:
- Hur mycket material ska tas bort?
- Hur fin ska den färdiga ytan vara?
- Finns snäva toleranser?
- Ska en särskild form, profil eller radie skapas?
- Hur ser kontaktytan ut under bearbetningen?
- Behöver resultatet kunna upprepas stabilt i en produktionsserie?
Svaren ger ett bättre underlag för valet än att enbart utgå från exempelvis diameter eller kornstorlek.
Välj rätt slipmedel – diamant eller CBN
Diamant och CBN är båda mycket hårda slipmedel, men deras egenskaper gör dem lämpliga för olika material.
Diamant används bland annat vid bearbetning av hårdmetall och keramik. CBN passar bättre för många järnbaserade material. Det hårdaste alternativet är alltså inte automatiskt det bästa. Det som ska bearbetas måste vara en central del av bedömningen.

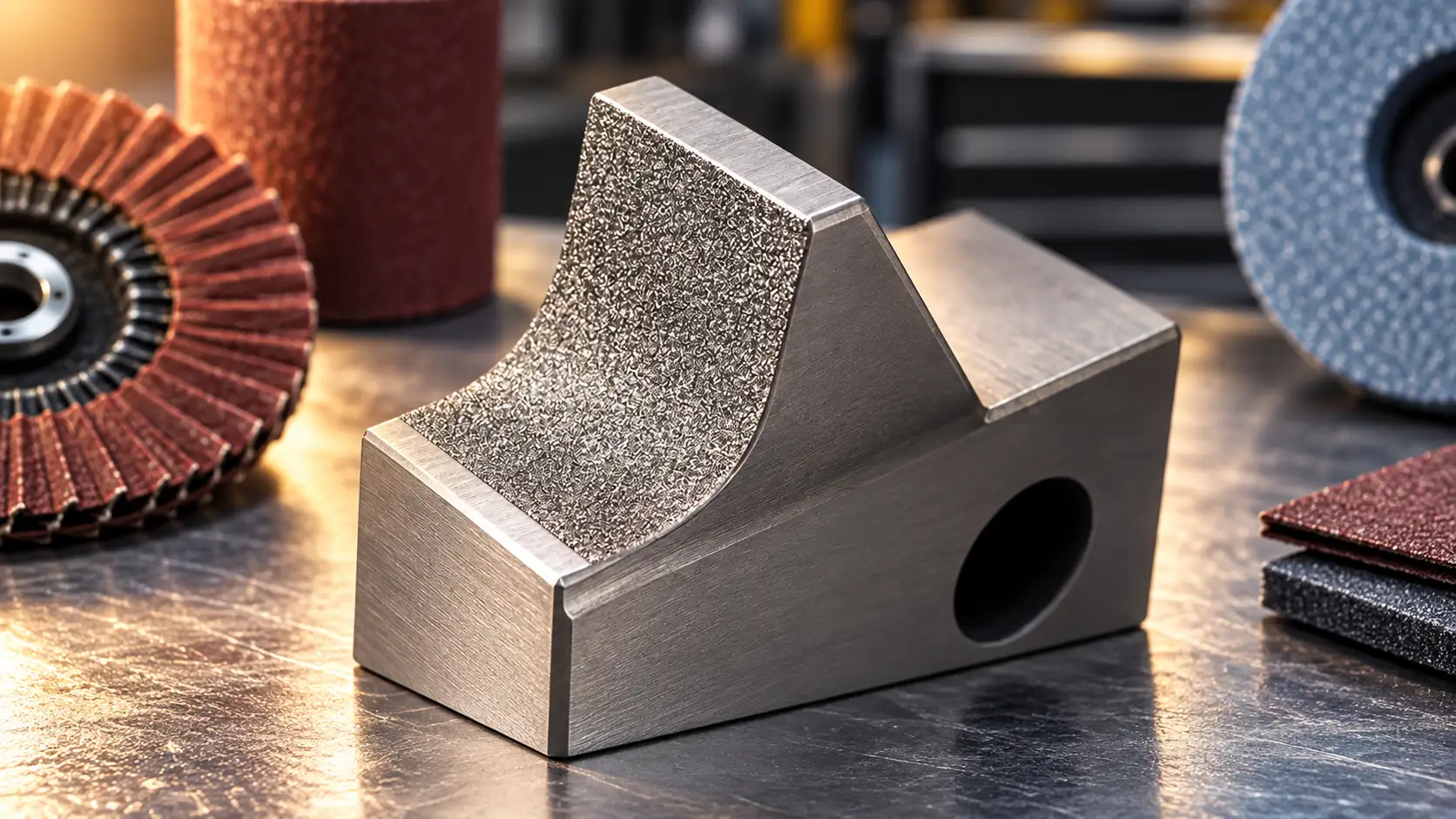

Diamantprofil använder båda materialen i sina elektropläterade diamant- och CBN-verktyg. Form och storlek kan anpassas efter den aktuella operationen, vilket är relevant när bearbetningen kräver en specifik profil eller annan geometri.
Vill du förstå mer om själva konstruktionen finns även guiden vad är ett elektropläterat slipverktyg?.
Rätt kornstorlek beror på önskad finish
När slipmaterialet är bestämt behöver även storleken på slipkornen anpassas till uppgiften.
Generellt ger grövre slipkorn större avverkning och en grövre yta. Ett finare utförande används när kraven på slutresultatet är högre.
Sambandet är dock inte isolerat från resten av processen. Maskinens egenskaper, hastighet, matning, kylning och kontakten mot detaljen påverkar också resultatet.
Rätt kornstorlek handlar därför om att hitta en balans mellan avverkning, precision och önskad finish. I guiden om vilken kornstorlek du ska välja vid slipning går vi djupare in på de faktorer som påverkar valet.
Geometrin måste passa applikationen
Slipmaterial och kornstorlek är inte allt. Formen kan vara minst lika viktig när en specifik profil, radie eller svåråtkomlig yta ska bearbetas.
Det märks särskilt inom industriell metallbearbetning, där standardiserade lösningar inte alltid passar detaljens geometri eller processens krav.
Diamantprofil kan utforma form och storlek på sina elektropläterade diamant- och CBN-lösningar tillsammans med kunden. På så sätt går det att utgå från detaljen och den faktiska operationen i stället för att försöka anpassa processen efter ett befintligt standardutförande.
Kundanpassning kan exempelvis vara relevant när:
- detaljen har en specifik profil
- hög formnoggrannhet krävs
- en yta är svår att komma åt
- ett standardutförande inte passar processen
- den belagda delen behöver anpassas efter bearbetningen
En ritning tillsammans med information om material och process ger ett konkret underlag för att bedöma möjliga lösningar.
Se hela slipprocessen – inte bara slipskivan
Även ett väl specificerat utförande är bara en del av helheten. Maskinens egenskaper, rotationshastighet, matning, kylning och kontakten mot detaljen kan påverka både resultat och livslängd.
Om bearbetningen inte fungerar som tänkt är lösningen därför inte nödvändigtvis att ändra en enda parameter. Ett problem med ytan kan exempelvis bero på flera samverkande faktorer.
Det är bättre att undersöka processen som helhet. Är diamant eller CBN lämpligt för materialet? Passar geometrin? Är processen stabil? Stämmer maskin- och processparametrarna med den avverkning och yta som ska uppnås?
Det perspektivet blir särskilt viktigt i industriella applikationer där resultatet behöver vara jämnt och repeterbart över tid.
När behövs ett kundanpassat slipverktyg?
Standardiserade slipskivor fungerar för många arbeten. När kraven på profil, åtkomlighet eller formnoggrannhet blir mer specifika kan däremot ett kundanpassat utförande vara ett bättre alternativ.
Behovet kan handla om diameter, profil, form eller vilken del som ska beläggas. I andra fall är utgångspunkten ett konkret produktionsproblem där en befintlig lösning inte ger önskat resultat.
Diamantprofil tillverkar kundanpassade elektropläterade diamant- och CBN-verktyg för industriella applikationer. Underlaget kan exempelvis vara en ritning på detaljen eller på önskat utförande.
Det finns också anledning att tänka på vad som händer när den aktiva ytan är utsliten. En stålstomme behöver inte alltid kasseras. Beroende på konstruktion och skick kan den återanvändas genom ombeläggning av diamant- och CBN-verktyg.
Sex frågor som hjälper dig att välja rätt
När förutsättningarna ska sammanställas kan du börja med sex frågor:
- Vilket material ska bearbetas?
Materialet ger en första vägledning för valet mellan diamant och CBN. - Hur mycket ska avverkas?
Grov bearbetning och finbearbetning ställer olika krav. - Vilket slutresultat krävs?
Ta hänsyn till toleranser, precision, form och önskad yta. - Vilken kornstorlek passar?
Storleken behöver balanseras mot avverkning och slutresultat. - Vilken geometri krävs?
Bedöm om ett standardutförande räcker eller om en kundanpassad lösning behövs. - Vilka är processförutsättningarna?
Maskin, hastighet, matning, kylning och andra parametrar behöver vägas in.
När frågorna besvaras tillsammans får du ett bättre beslutsunderlag än om en enskild egenskap får styra hela valet.
Behöver du hjälp att välja rätt slipverktyg?
För en enkel operation kan valet vara relativt okomplicerat. När material, geometri och produktionskrav blir mer specifika behöver fler parametrar vägas samman.
Diamantprofil Europe AB arbetar med elektropläterade diamant- och CBN-lösningar för industriella applikationer och kan utgå från exempelvis en ritning, ett befintligt utförande eller förutsättningarna i produktionen.
Har du en detalj, ritning eller slipoperation som du vill diskutera? Kontakta Diamantprofil för att gå igenom förutsättningarna.
Vanliga frågor om slipverktyg
Vilket slipverktyg passar för härdat stål?
CBN är vanligtvis ett lämpligt alternativ för härdat stål och andra lämpliga järnbaserade material. Den slutliga specifikationen beror även på materialets egenskaper, detaljens geometri och kraven på slutresultatet.
När används diamant vid slipning?
Diamant används framför allt för hårda material där järn inte är huvudbeståndsdelen, till exempel hårdmetall och keramik. För många järnbaserade material är CBN ett lämpligare alternativ.
Hur väljer man rätt kornstorlek?
Utgå från hur mycket material som ska avverkas och vilken yta som behöver uppnås. Större slipkorn ger generellt högre avverkning, medan mindre används vid finare bearbetning. Även maskin och övriga processparametrar påverkar resultatet.
Vad är ett elektropläterat slipverktyg?
Det är ett utförande där diamant- eller CBN-korn förankras på en metallstomme genom en metallisk beläggning. Konstruktionen gör det möjligt att kombinera en definierad slipyta med olika former och dimensioner.
Kan Diamantprofil tillverka efter ritning?
Ja. Diamantprofil arbetar med kundanpassade specialverktyg där en ritning på detaljen eller det önskade utförandet kan användas som underlag.
